Zbiorniki powietrza

Zbiorniki powietrza

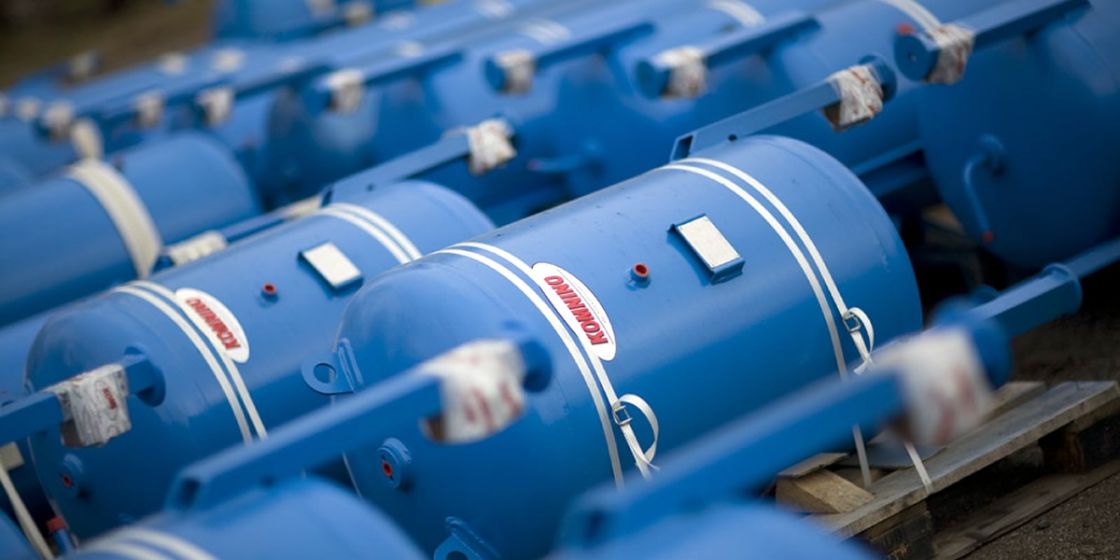

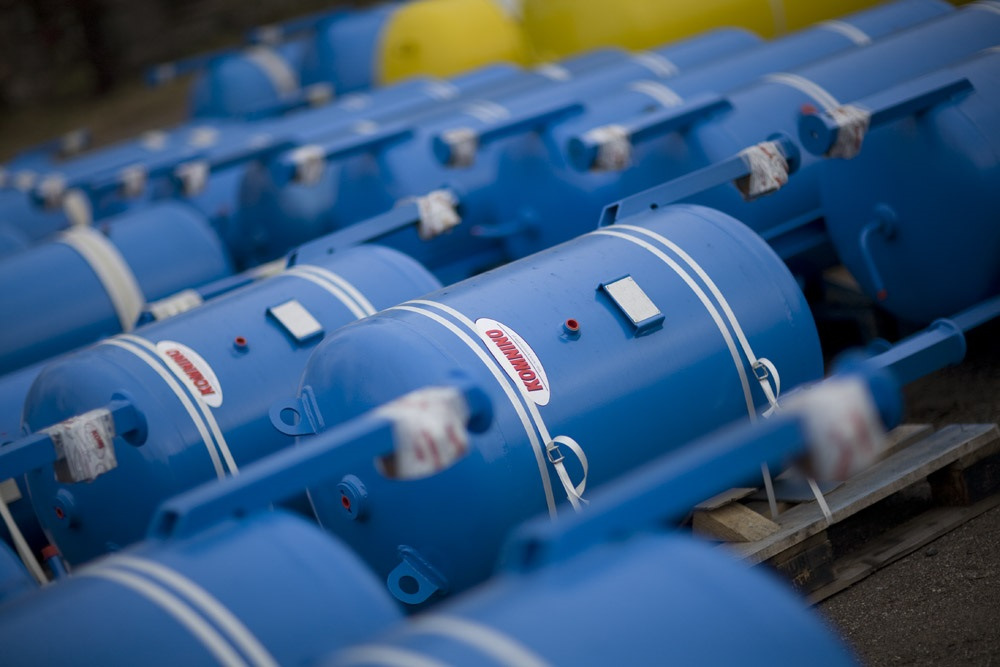

Zbiornik sprężonego powietrza jest cylindrycznym urządzeniem ciśnieniowym. Składa się z dwóch den elipsoidalnych lub koszykowych oraz płaszcza z króćcami i zaworami. Zbiorniki wyrównawcze przeznaczone są do magazynowania i zapewnienia odpowiedniego (stabilnego) ciśnienia w instalacjach sprężonego powietrza. Na indywidualne zamówienie mogą być wykonane zbiorniki wyrównawcze na inne parametry pracy.

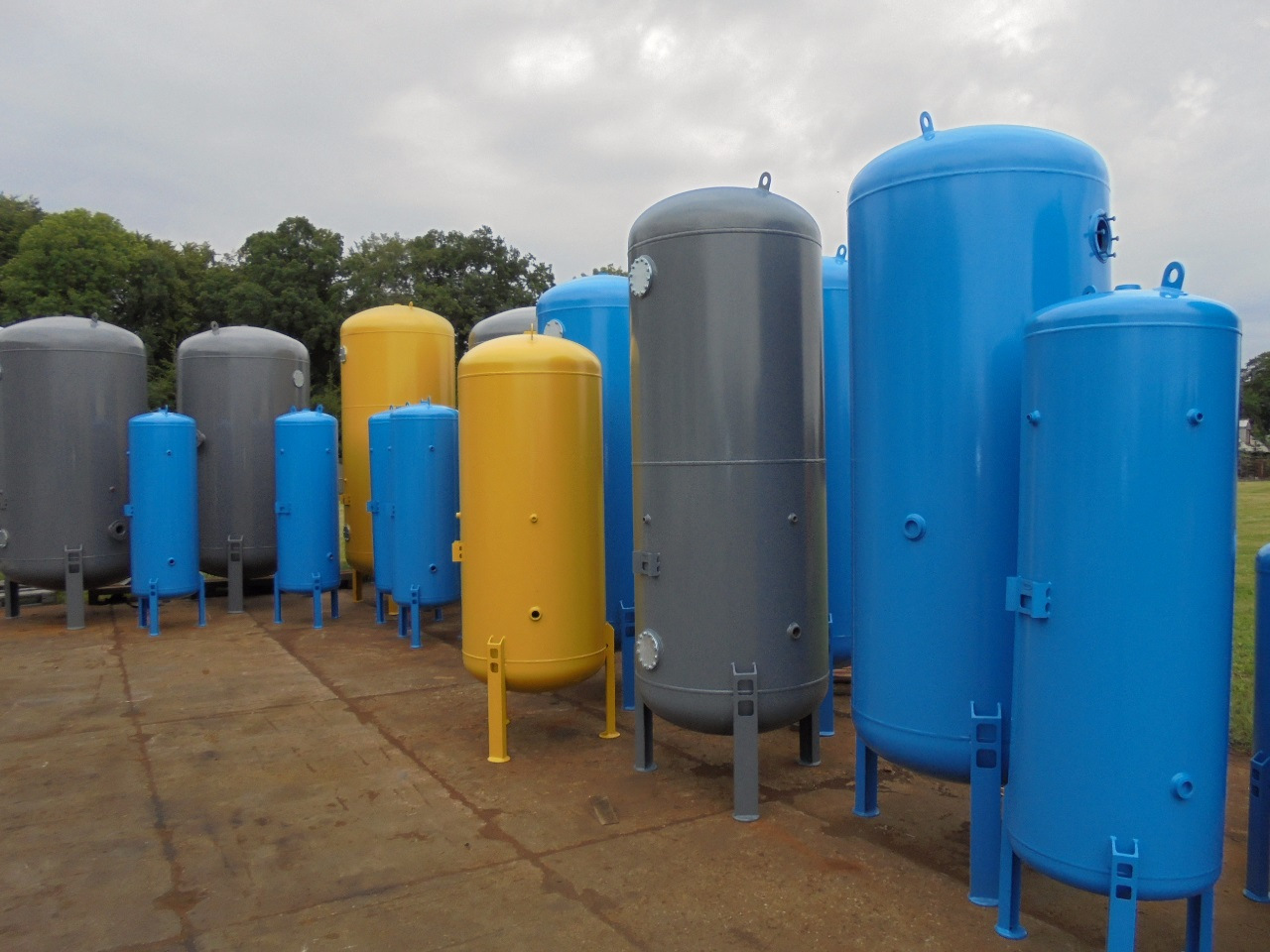

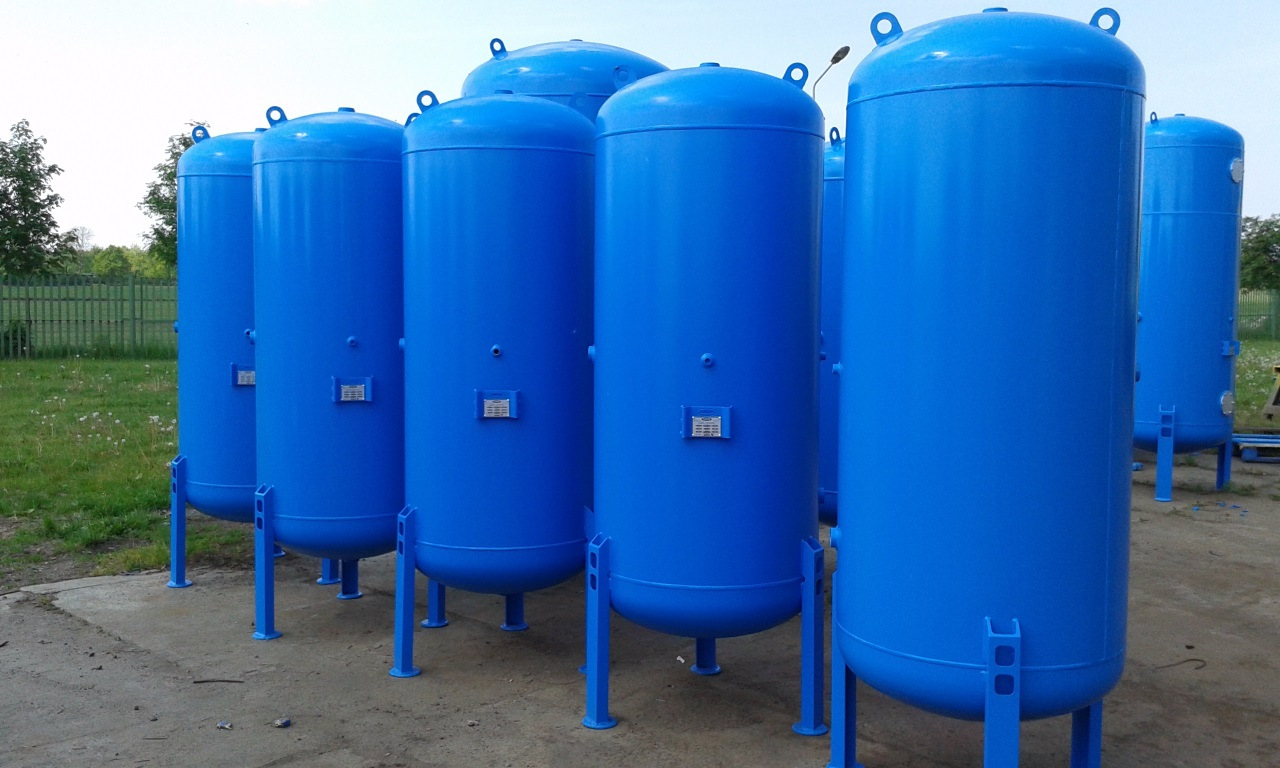

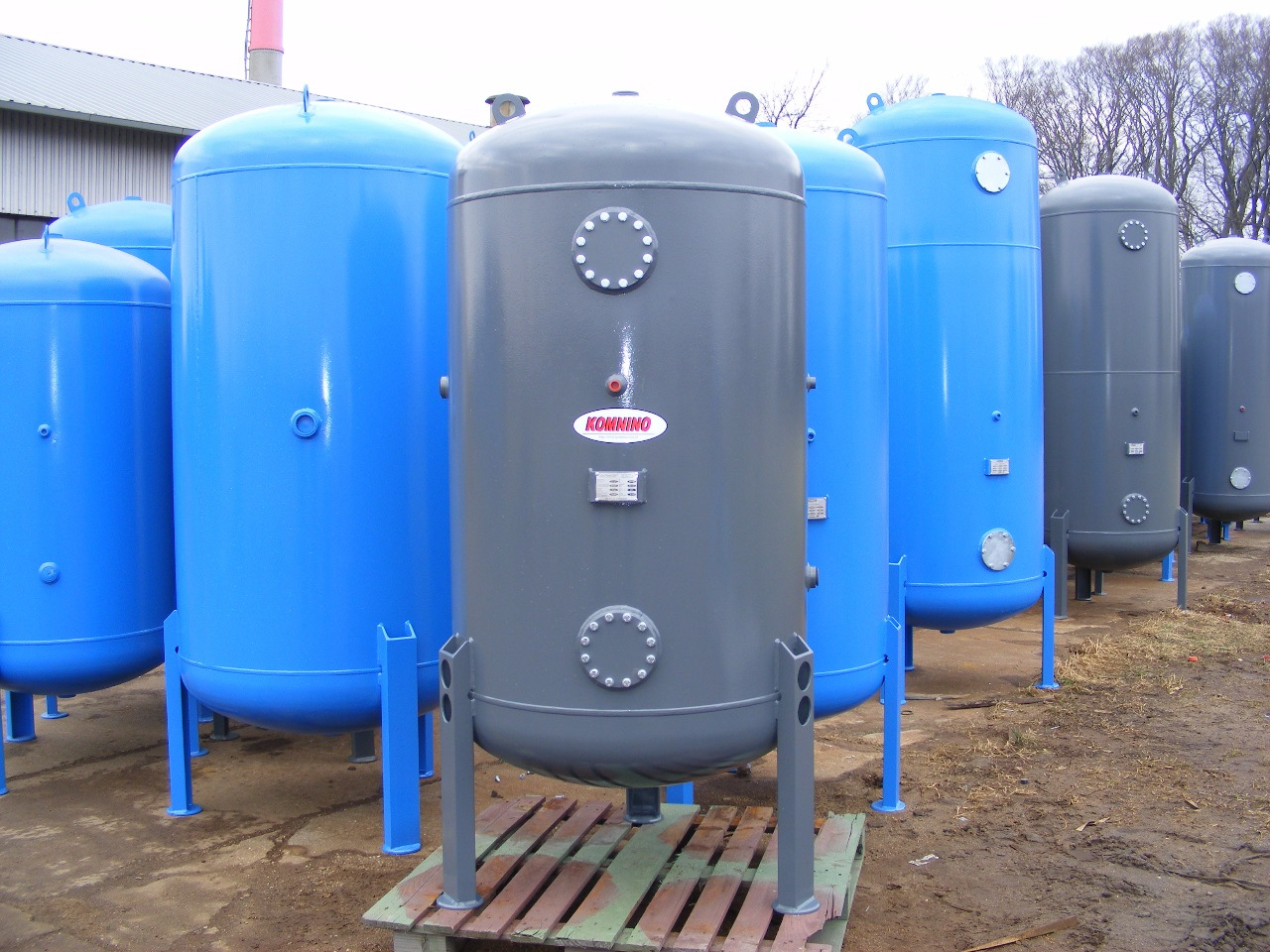

Pionowe zbiorniki powietrza Komnino 100 - 500 l.

  • Parametry techniczne zbiorników wyrównawczych na sprężone powietrze 100 - 500 l:

    Parametry techniczne zbiorników wyrównawczych na sprężone powietrze:

    Model
    Pojemność [l]
    Ciśnienie [Bar]
    Temperatura robocza [°C]
    ciężar/ciężar przestrzeny [kg]
    Króćce przyłączeniowe
    Wymiary [mm]
    KP-100-11
    100
    11
    -10/50
    61/130
    G 1"
    ø457 x 1100
    KP-100-15
    15
    74/130
    KP-150-11
    150
    11
    70/160
    ø457 x 1400
    KP-150-15
    15
    92/160
    KP-200-11
    200
    11
    100/200
    G 1 ¼"
    ø500 x 1530
    KP-200-15
    15
    130/200
    KP-250-11
    250
    11
    106/200
    ø600 x 1355
    KP-250-13
    13
    140/200
    KP-250-15
    15
    175/200
    KP-250-20
    20
    175/200
    ø600 x 1355
    KP-250-25
    25
    185/200
    ø620 x 1380
    KP-250-35
    35
    -20/50
    135/200
    ø612 x 1480
    KP-250-40
    40
    160/200
    ø616 x 1355
    KP-250-50
    50
    200/200
    ø620 x 1355
    KP-250-55
    55
    200/200
    ø620 x 1355
    KP-300-11
    300
    11
    -10/50
    115/230
    ø600 x 1520
    KP-300-13
    13
    160/230
    KP-300-15
    15
    160/230
    KP-300-20
    20
    195/230
    ø600 x 1500
    KP-300-25
    25
    210/230
    ø620 x 1530
    KP-300-35
    35
    -20/50
    140/230
    ø612 x 1530
    KP-300-40
    40
    180/230
    ø616 x 1530
    KP-300-50
    50
    210/230
    ø620 x 1530
    KP-300-55
    55
    210/230
    ø620 x 1530
    KP-400-11
    400
    11
    -10/50
    170/285
    ø600 x 1900
    KP-400-13
    13
    195/285
    KP-400-15
    15
    200/285
    KP-400-20
    20
    215/285
    ø600 x 1900
    KP-400-25
    25
    260/285
    ø620 x 1880
    KP-400-35
    35
    -20/50
    180/300
    ø612 x 2010
    KP-400-40
    40
    240/300
    ø616 x 2010
    KP-400-50
    50
    270/300
    ø620 x 2010
    KP-400-55
    55
    270/300
    ø620 x 2010
    KP-500-11
    500
    11
    -10/50
    190/315
    ø600 x 2130
    KP-500-13
    13
    200/315
    KP-500-15
    15
    215/315
    KP-500-20
    20
    245/315
    ø600 x 2130
    KP-500-25
    25
    -20/50
    200/315
    ø620 x 2130
    KP-500-35
    35
    215/330
    ø612 x 2230
    KP-500-40
    40
    270/330
    ø616 x 2230
    KP-500-50
    50
    300/330
    ø620 x 2230
    KP-500-55
    55
    300/330
    ø620 x 2230

    • Pionowe zbiorniki powietrza Komnino 700 - 2500 l.

  • Parametry techniczne zbiorników wyrównawczych na sprężone powietrze 700 - 2500 l:


    Model
    Pojemność [l]
    Ciśnienie [Bar]
    Temperatura robocza [°C]
    ciężar/ciężar przestrzeny [kg]
    Króćce przyłączeniowe
    Wymiary [mm]
    KP-700-11
    700
    11
    -10/50
    225/380
    G 1 ¼"
    ø812 x 1805
    KP-700-11/0,8
    11
    -20/50
    155
    ø808 x 1800
    KP-700-15/0,8
    15
    -20/50
    185/380
    ø810 x 1900
    KP-700-15
    15
    195/315
    ø910 x 1560
    KP-700-16
    16
    230/315
    ø912 x 1560
    KP-700-25
    25
    295/320
    ø916 x 1560
    KP-700-31
    31
    295/330
    ø916 x 1560
    KP-700-40
    40
    365/415
    ø920 x 1560
    KP-700-50
    50
    425/460
    ø924 x 1560
    KP-900-11/0,8
    900
    11
    195
    ø808 x 2190
    KP-1000-11/0,8
    1000
    11
    205/450
    ø808 x 2310
    KP-1000-11
    11
    210/450
    ø908 x 2040
    KP-1000-15/0,8
    15
    225/450
    ø810 x 2310
    KP-1000-15
    15
    250/450
    ø910 x 2040
    KP-1000-16
    16
    295/450
    ø912 x 2040
    KP-1000-25
    25
    380/450
    ø916 x 2040
    KP-1000-31
    31
    385/450
    ø916 x 2040
    KP-1000-40
    40
    470/500
    ø920 x 2040
    KP-1000-50
    50
    555/590
    ø924 x 2040
    KP-1500-9/1,0
    1500
    9
    270
    ø1008 x 2400
    KP-1500-11
    11
    280/700
    ø908 x 2830
    KP-1500-11/1,0
    11
    330
    ø1010 x 2400
    KP-1500-15/0,8
    15
    335/850
    ø810 x 3400
    KP-1500-15
    15
    340/850
    ø910 x 2830
    KP-1500-16
    16
    400/850
    ø912 x 2830
    KP-1500-25
    25
    525/850
    ø916 x 2830
    KP-1500-31
    31
    525/850
    ø916 x 2830
    KP-1500-40
    40
    655/850
    ø920 x 2830
    KP-1500-50
    50
    770/850
    ø924 x 2830
    KP-2000-9/1,0
    2000
    9
    323
    G 2''
    ø1008 x 2900
    KP-2000-9
    9
    320/830
    ø1208 x 2340
    KP-2000-11/1,0
    11
    395
    ø1010 x 2900
    KP-2000-11
    11
    390/830
    ø1210 x 2340
    KP-2000-12/1,4
    12
    400/1000
    ø1412 x 1900
    KP-2000-14
    14
    490/1000
    ø1212 x 2340
    KP-2000-16
    16
    490/1000
    ø1212 x 2340
    KP-2000-25
    25
    590/1000
    ø1220 x 2350
    KP-2000-40
    40
    705/1000
    ø1224 x 2350
    KP-2000-45/0,9
    45
    1005/1100
    G 1 ¼"
    ø924 x 3600
    KP-2500-9
    2500
    9
    440/1000
    G 2''
    ø1208 x 2800
    KP-2500-11
    11
    470/1000
    ø1210 x 2800
    KP-2500-12/1,4
    12
    500/1000
    ø1410 x 2220
    KP-2500-14
    14
    610/1200
    ø1212 x 2800
    KP-2500-16
    16
    610/1200
    ø1212 x 2800
    KP-2500-25
    25
    1015/1200
    ø1220 x 2800
    KP-2500-40
    40
    1220/1220
    ø1224 x 2800

    • Pionowe zbiorniki powietrza Komnino 3000 - 6000 l.

  • Parametry techniczne zbiorników wyrównawczych na sprężone powietrze 3000 - 6000 l:


    Model
    Pojemność [l]
    Ciśnienie [Bar]
    Temperatura robocza [°C]
    ciężar/ciężar przestrzeny [kg]
    Króćce przyłączeniowe
    Wymiary [mm]
    KP-3000-9
    3000
    9
    -20/50
    430/1400
    G 2''
    ø1208 x 3250
    KP-3000-9/1,4
    9
    440/1400
    ø1410 x 2500
    KP-3000-11
    11
    535/1400
    ø1210 x 3250
    KP-3000-11/1,6
    11
    650/1600
    ø1612 x 2200
    KP-3000-12/1,4
    12
    680/1400
    ø1412 x 2500
    KP-3000-14
    14
    630/1400
    ø1212 x 3250
    KP-3000-14/1,6
    14
    865/1600
    ø1616 x 2200
    KP-3000-16
    16
    690/1400
    ø1212 x 3250
    KP-3000-16/1,4
    16
    790/1600
    ø1416 x 2800
    KP-3000-25
    25
    1150/1400
    ø1220 x 3250
    KP-3000-30
    30
    1200/1600
    ø1424 x 2770
    KP-3000-40
    40
    1380/1380
    ø1224 x 3250
    KP-4000-9
    4000
    9
    640/2200
    ø1410 x 3400
    KP-4000-11/1,6
    11
    780/2000
    ø1612 x 2700
    KP-4000-12
    12
    700/1800
    ø1412 x 3100
    KP-4000-14/1,6
    14
    1000/2000
    ø1616 x 2700
    KP-4000-16
    16
    960/1800
    ø1416 x 3100
    KP-4000-25
    25
    1450/1800
    ø1424 x 3100
    KP-4000-30
    30
    1450/1800
    ø1424 x 3100
    KP-5000-9
    5000
    9
    680/2200
    ø1410 x 3900
    KP-5000-11/1,6
    11
    930/2300
    ø1612 x 3200
    KP-5000-12
    12
    820/2000
    ø1412 x 3600
    KP-5000-14/1,6
    14
    1185/2300
    ø1616 x 3200
    KP-5000-16
    16
    1090/2000
    ø1416 x 3600
    KP-5000-25
    25
    1650/2000
    ø1424 x 3600
    KP-5000-30
    30
    1650/2000
    ø1424 x 3600
    KP-6000-8
    6000
    8
    1220/2800
    ø2012 x 2530
    KP-6000-9
    9
    900/2700
    ø1410 x 4700
    KP-6000-11/1,6
    11
    1050/2700
    ø1616 x 3700
    KP-6000-11/1,8
    11
    1230/2700
    ø1816 x 2950
    KP-6000-11
    11
    1440/2800
    ø2016 x 2530
    KP-6000-12
    12
    995/2700
    ø1412 x 4700
    KP-6000-14/1,6
    14
    1350/2700
    ø1616 x 3700
    KP-6000-14
    14
    1225/2800
    ø2016 x 2530
    KP-6000-16
    16
    1170/2500
    ø1416 x 4400
    KP-6000-16
    16
    1225/2800
    ø2016 x 2530
    KP-6000-25
    25
    1950/2500
    ø1424 x 4400
    KP-6000-30
    30
    1950/2500
    ø1424 x 4400

    • Pionowe zbiorniki powietrza Komnino 8000 - 20000 l.

  • Parametry techniczne zbiorników wyrównawczych na sprężone powietrze 8000 - 20000 l:

    Model
    Pojemność [l]
    Ciśnienie [Bar]
    Temperatura robocza [°C]
    ciężar/ciężar przestrzeny [kg]
    Króćce przyłączeniowe
    Wymiary [mm]
    KP-8000-8
    8000
    8
    -20/50
    1110/3500
    G 2''
    ø2012x3200
    KP-8000-11/1,8
    11
    1510/3400
    ø1816x3750
    KP-8000-11
    11
    1485/3500
    ø2016x3200
    KP-8000-14
    14
    1485/3500
    ø2016x3200
    KP-8000-16
    16
    1485/3500
    ø2016x3200
    KP-10000-8
    10000
    8
    1230/4300
    ø2012x3900
    KP-10000-11/1,8
    11
    1900/4100
    ø1816x4500
    KP-10000-11
    11
    1830/4300
    ø2016x3900
    KP-10000-14
    14
    1640/4300
    ø2016x3900
    KP-10000-16
    16
    1640/4300
    ø2016x3900
    KP-12000-08
    12000
    8
    1515/5000
    ø2012x4500
    KP-12000-11
    11
    2020/5000
    ø2016x4500
    KP-12000-14
    14
    2020/5000
    ø2016x4500
    KP-12000-16
    16
    2020/5000
    ø2016x4500
    KP-15000-8
    15000
    8
    1790/6000
    ø2012x5400
    KP-15000-11
    11
    2385/6000
    ø2016x5400
    KP-15000-14
    14
    2385/6000
    ø2016x5400
    KP-15000-16
    16
    2385/6000
    ø2016x5400
    KP-20000-10
    20000
    10
    2710/8000
    ø2416x5100
